Chuẩn bị hình ảnh OTA

Hình ảnh cập nhật chương trình cơ sở OTA phải tuân thủ định dạng tệp Hình ảnh phần mềm OTA Matter, bao gồm:

• Giá trị nhận dạng tệp xác định duy nhất tệp đó là tệp cập nhật chương trình cơ sở Matter
• Kích thước tệp
• Kích thước tiêu đề
• Tiêu đề được mã hoá theo Tag-length-value (TLV) chứa thông tin về bản cập nhật, bao gồm:
  • VID
  • PID
  • phiên bản phần mềm
• Gói dữ liệu

SDK Matter cung cấp một công cụ để tạo và kiểm tra hình ảnh OTA Matter (ota_image_tool.py). Một số hệ thống xây dựng có thể tự động tạo hình ảnh OTA Matter, vì vậy, hãy kiểm tra tài liệu về SoC của bạn.

Tạo hình ảnh OTA

Sử dụng ota_image_tool.py để tạo hình ảnh:

$ ./ota_image_tool.py create -v hexVendorId -p hexProductId -vn versionNumber -vs "versionString" -da "hash-function path_to_binary path_to_ota_file

Để xác minh tập siêu dữ liệu và tiêu đề của tệp, hãy chạy tập lệnh bằng lệnh show:

$ ./ota_image_tool.py show path_to_ota_file

Kết quả điểm dữ liệu:

Magic: 1beef11e Total Size: 90 Header Size: 62 Header TLV: [0] Vendor Id: XXXX (0xXX) [1] Product Id: XXX (0xXX) [2] Version: 101 (0x65) [3] Version String: 1.0.1 [4] Payload Size: 12 (0xc) [8] Digest Type: 1 (0x1) [9] Digest: a948904f2f0f429b8f8197694b30184b0d2ed1c3cd2a1ec0fb85d299a193a447

Tải hình ảnh OTA lên

Cách tải hình ảnh lên Google Home Developer Console:

Chuyển đến Developer Console

1. Mở dự án, sau đó mở thiết bị.

2. Chuyển đến Matter > OTA (Matter > OTA).

3. Nhấp vào Quản lý OTA bên cạnh thiết bị trong danh sách Tích hợp.

   Lưu ý quan trọng: Các chế độ tích hợp với VID hoặc PID thử nghiệm sẽ không xuất hiện trong danh sách này.

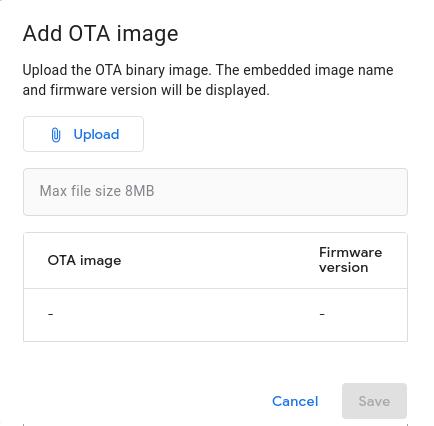

4. Trên thẻ Quản lý, hãy nhấp vào addThêm hình ảnh OTA.

1. Nhấp vào attach_fileTải lên để chọn và tải tệp hình ảnh lên.

   Lưu ý: Tiêu đề và định dạng tệp của hình ảnh phải tuân thủ quy cách Matter và tệp không được lớn hơn 8 megabyte.

   Sau khi xác thực thành công hình ảnh, tên tệp của hình ảnh sẽ xuất hiện trong nút attach_fileTải lên.

Hình ảnh OTA có thể được phân phối ngay sau khi tải lên.

Thêm hoặc sửa đổi nội dung mô tả hình ảnh OTA

1. Chuyển đến Matter > OTA.

2. Trên thẻ Quản lý, hãy nhấp vào Mở bên cạnh hình ảnh bạn muốn sửa đổi.

3. Trong hộp thoại Chi tiết hình ảnh OTA, bạn có thể thay đổi nội dung mô tả hình ảnh.

4. Nhấp vào Huỷ hoặc Lưu.

Lưu ý: Chỉ bạn mới thấy trường mô tả hình ảnh.

Xoá hình ảnh OTA

Bạn không thể xoá hình ảnh OTA ở trạng thái Đã phát hành, mà chỉ có thể xoá những hình ảnh ở trạng thái Sẵn sàng. Cách xoá hình ảnh OTA ở trạng thái Sẵn sàng:

1. Chuyển đến Matter > OTA.

2. Trên thẻ Quản lý, hãy nhấp vào trình đơn more_vert "thêm" bên cạnh hình ảnh OTA rồi chọn Xoá.
